分析扭矩传感器在实际中的工作过程

分享到：

作者来源:admin 发表时间：2022-10-25

导读：扭矩传感器工作过程：　　向传感器提供±15V电源，激磁电路中的晶体振荡器产生４００Hz的方波，经过TDA2030功率放大器即产生交流激磁功率电源，通过能源环形变压器T1从静止的初级

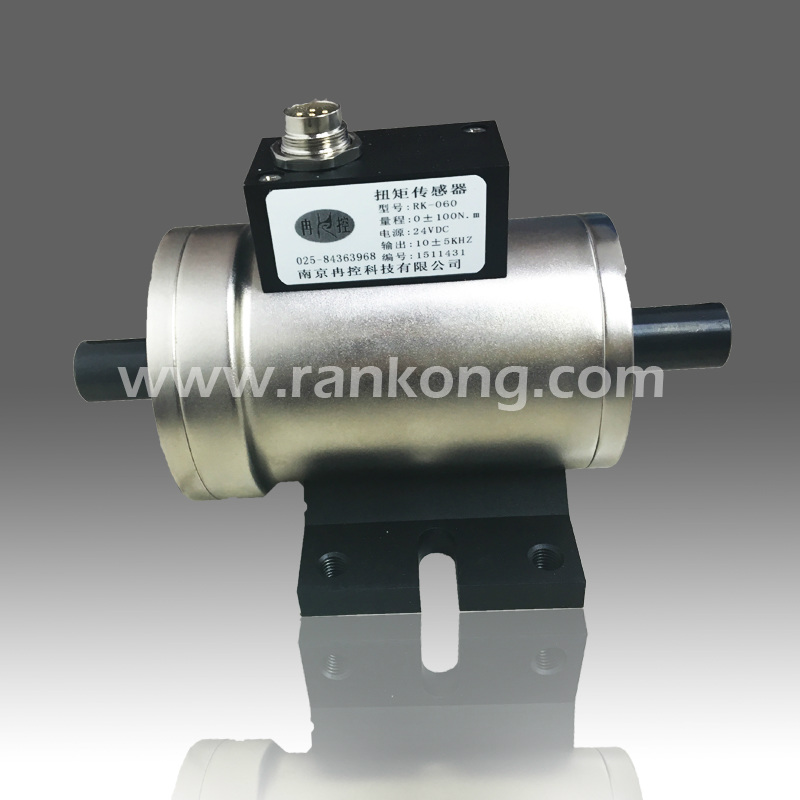

　　扭矩传感器工作过程：

　　向传感器提供±15V电源，激磁电路中的晶体振荡器产生４００Hz的方波，经过TDA2030功率放大器即产生交流激磁功率电源，通过能源环形变压器T1从静止的初级线圈传递至旋转的次级线圈，得到的交流电源通过轴上的整流滤波电路得到±５V的直流电源，该电源做运算放大器AD822的工作电源；由基准电源AD589与双运放AD822组成的高精度稳压电源产生±4.5V的精密直流电源，该电源既作为电桥电源，又作为放大器及V/F转换器的工作电源。当弹性轴受扭时，应变桥检测得到的mV级的应变信号通过仪表放大器AD620放大成1.５v±1v的强信号，再通过V/F转换器LM131变换成频率信号，通过信号环形变压器T2从旋转的初级线圈传递至静止次级线圈，再经过传感器外壳上的信号处理电路滤波、整形即可得到与弹性轴承受的扭矩成正比的频率信号，该信号为TTL电平,既可提供给专用二次仪表或频率计显示也可直接送计算机处理。由于该旋转变压器动--静环之间只有零点几毫米的间隙，加之传传感器轴上部分都密封在金属外壳之内，形成有效的屏蔽，因此具有很强的抗干扰能力。

　　扭矩传感器主要的应用范围：

　　1、可用于制造粘度计。

　　2、可用于过程工业和流程工业中。

　　3、可用于污水处理系统中的扭矩及功率的检测。

　　4、浓密机、搅拌机扭矩测量装置、扭矩测量装置、扭矩保护系统。

　　5、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测。

　　6、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测。

　　7、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测。

　　扭矩传感器主要特点如下：

　　1、信号输出灵活：可任意选择波形─方波或脉冲波。

　　2、质量保证：检测精度高、稳定性好、抗干扰性强。

　　3、方便使用：不需反复调零即可；连续测量正反扭矩。
