万向轴转矩传感器的使用：
经过和矿井从业人士的讨论，经多次现场使用，RK060C系列万向轴本安防爆扭矩传感器，使用在油井或其他井深处的扭力在线测量有了一个新的解决方案。传感器可采用原理应变式，蚀刻式，可做成旋转式、静止式。

RK060C系列万向轴转矩传感器的特点:

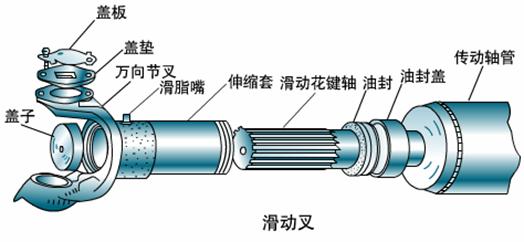

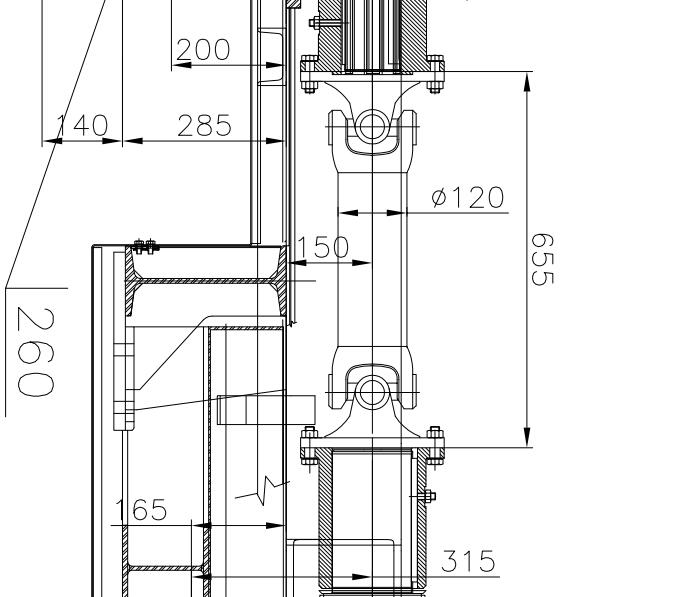

1、测量位置和方法完全能反映转盘扭矩的真实情况大多数机械驱动的钻机，连接转盘总是通过一根万向传动轴来实现的，只要把该万向轴上的扭矩测量出来再乘上转盘的传动比就可以得到真正的转盘输出扭矩了。
2、RK060C系列采用非接触传递电源和信号由于传动轴上有处理应变信号的电路要随轴旋转，这部分电路能源的取得和处理后信号的输出，该传感器都采用了非接触方式的传递，这一特点是该传感器能否投入实际使用的关键。老式的扭矩传感器也有类似的测量轴转矩的传感器是通过电刷和集流环来传递信号和能源的，但是使用时间长了就会发生接触不良和信号噪声增大等故障，影响测量的进行。
3、响应时间短由于应变片直接粘在被测轴上，信号输出的响应时间几乎仅取决于信号处理电路的响应时间。是大型钻井行业检测扭力的优先选择，RK060C系列可作为钻井设备长时间工作
技术资料：
1.测量范围： 2,000 N·m to 100,000 N·m
2.线性度：±0.1%--±0.3%（Ｆ·Ｓ）
3.重复性：±0.1%--±0.2%（Ｆ·Ｓ）
4.精度：±0.15-±0.25-±0.5-±1%（Ｆ·Ｓ）
5.环境温度：（-20℃--60℃）-40℃--70℃
6.过载能力：150%
7. 响应频率：100 μs
8.信号输出:
5-15 KHz脉冲信号（零扭矩：10 KHz；正向满量程15 KHz；反向满量程5 KHz）4-20毫安电流
（零扭矩12毫安；正向满量程20毫安；反量程4毫安） 1-5V电
压信号（零扭矩3V；正向满量程5V；反向满量程1V）
9．转速输出信号；60脉冲/转（可选择转速或者无转速）
10．缘电阻：大于200MΩ
11．相对湿度：≤90%RH
